Volvo FM500 - Autohilfe Nadig
Auf der LKW-Treff Ostschweiz stand dieser Volvo von Autohilfe Nadig.

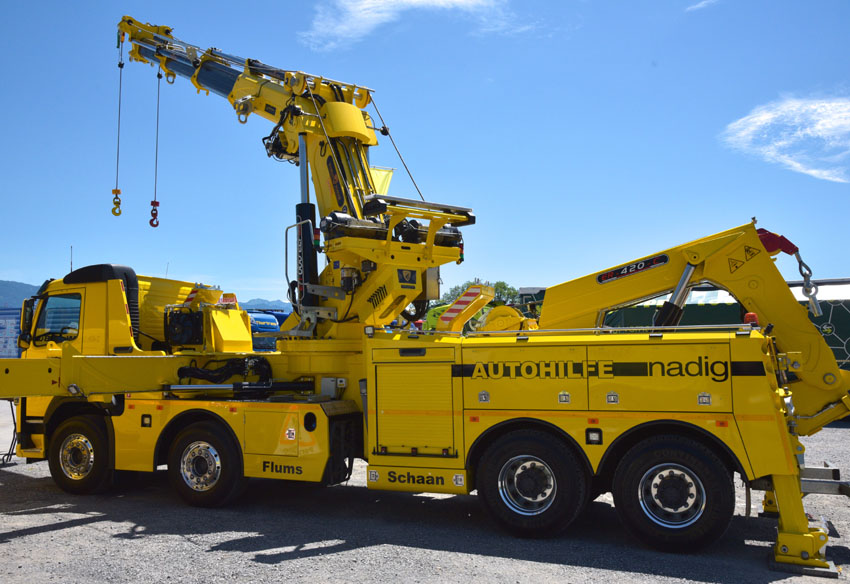

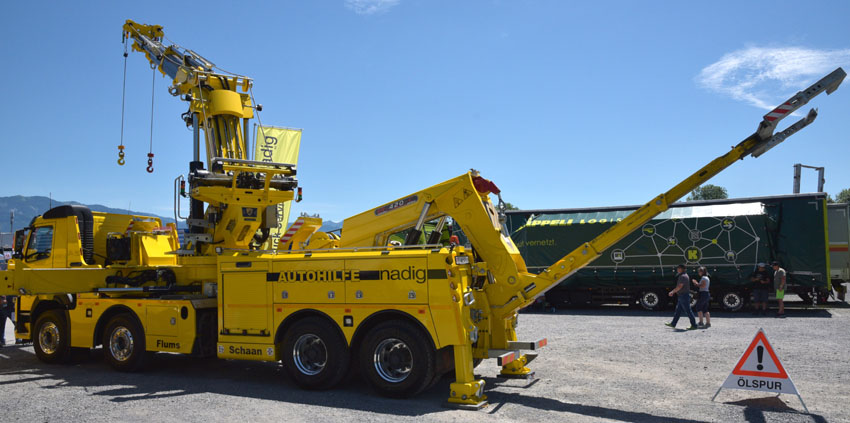

Es ist einen Volvo FM500 8x4 mit einen Erkin World Power Bergungsaufbau.

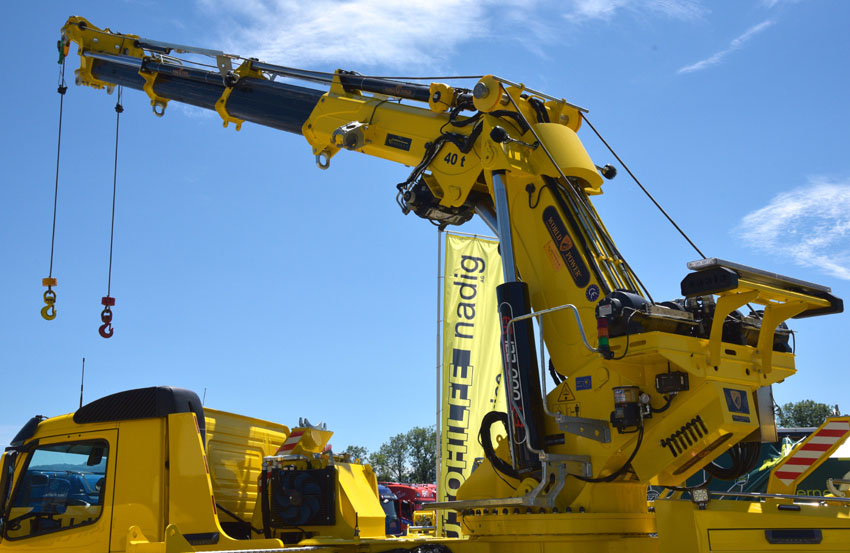

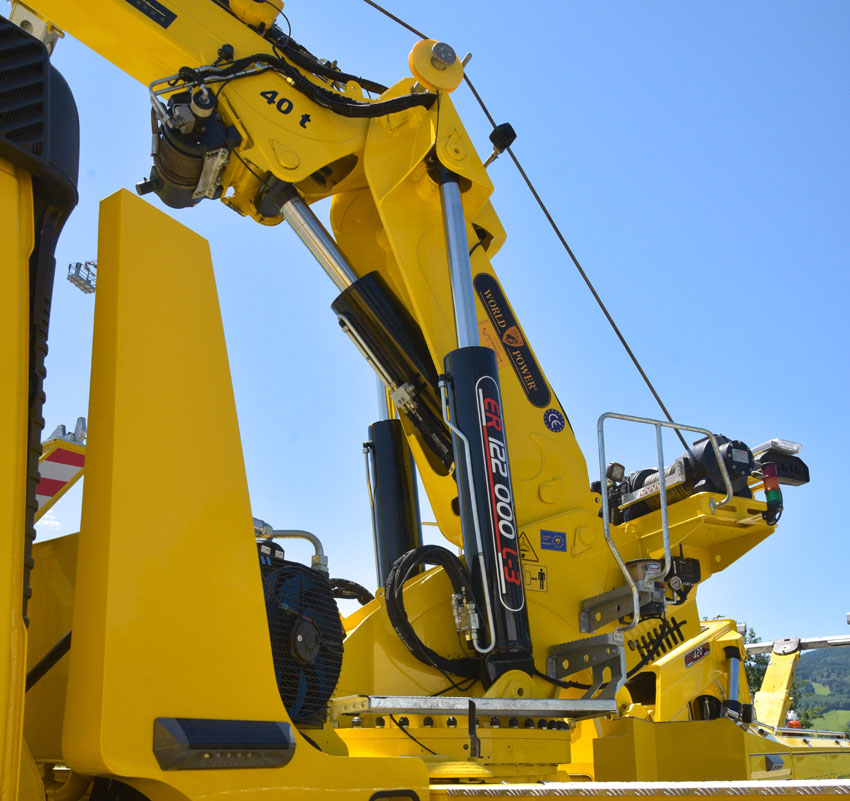

Hinter dem Fahrerhaus steht der Kran, einen Erkin ER-122.000 L-3. Dieser Kran schiebt 3x hydraulisch aus bis 11 meter wo noch 9 Tonnen gehoben wird. Die maximale Kapazität von 132 t/m wird bei 4,8 Meter mit 27,5 Tonnen erreicht. Maximal hebt er 40 TOnnen auf 3 Meter.

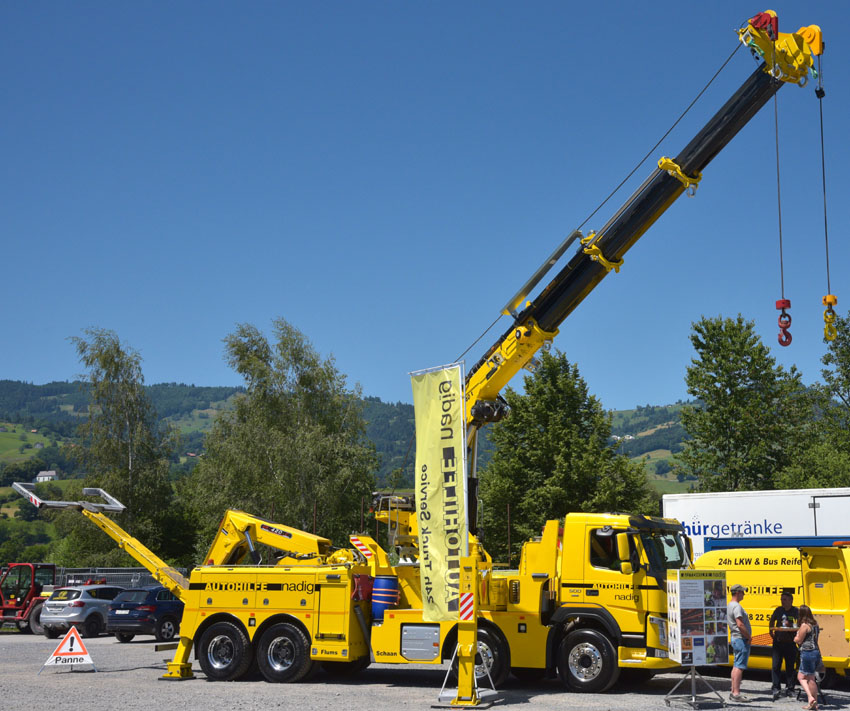

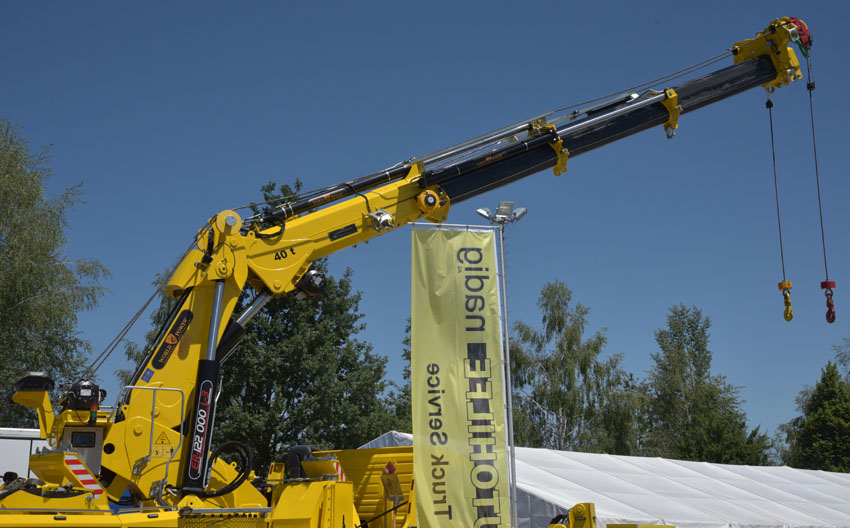

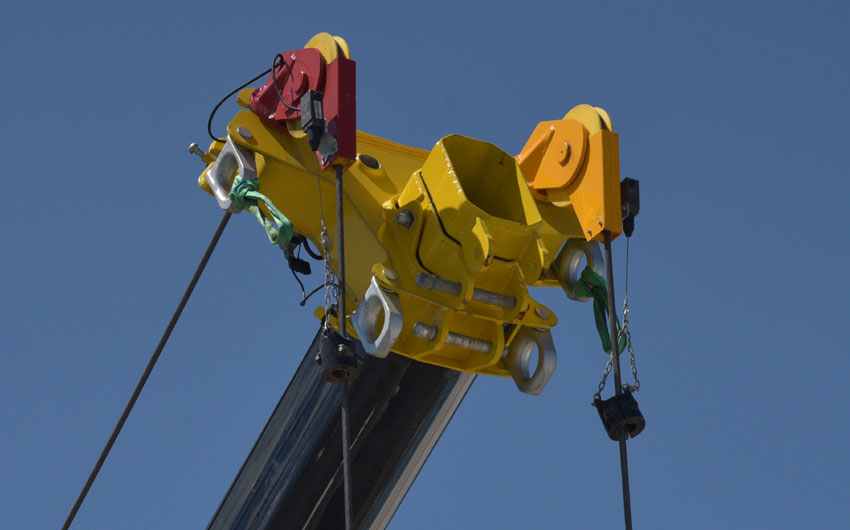

Vorne an der Ausleger wurde eine stabile Platte montiert wodurch die Kabel der Bergewinden laufen. Der Ausleger ist also stabil genug um auch seitlich zu winden. Der Kran auf diesem Aufbau ersetzt also den klassiche Rotator-Arm. Mit 2 mechanische Ausschübe reicht der Kran bis 17,2 meter mit 3,2 Tonnen.
Wenn mit der Bergearm am Heck ein Fahrzeug gehoben wird, dann kann der Kran dabei übers Fahrerhaus gelegt werden. Er dient dann als Gegengewicht für die Last auf dem Bergearm.

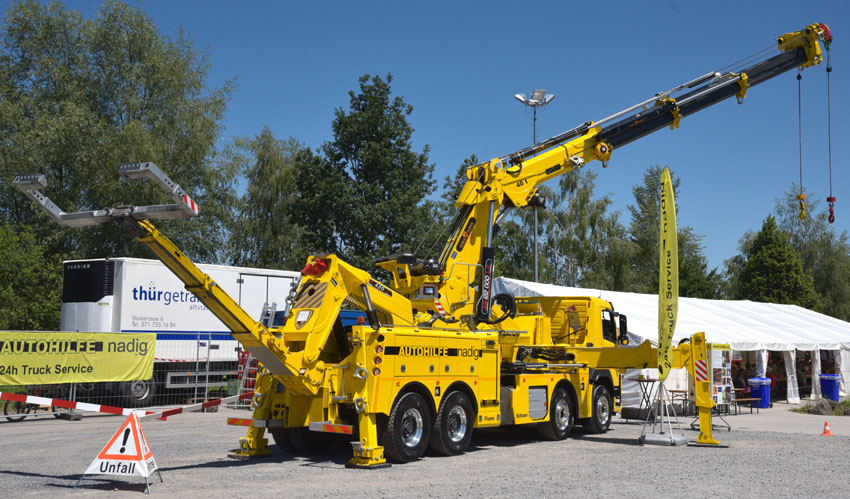

Am Heck gibt es 2 Stützen neben den Bergearm, sie geben Stabiltät bei Windenarbeiten nach hinten.
Das Leergewicht von diese Kombination liegt laut Prospekt bei 28,6 Tonnen. Aber komplett ausgestattet mit Werkzeuge wiegt dieses Fahrzeug eher so 31 Tonnen.

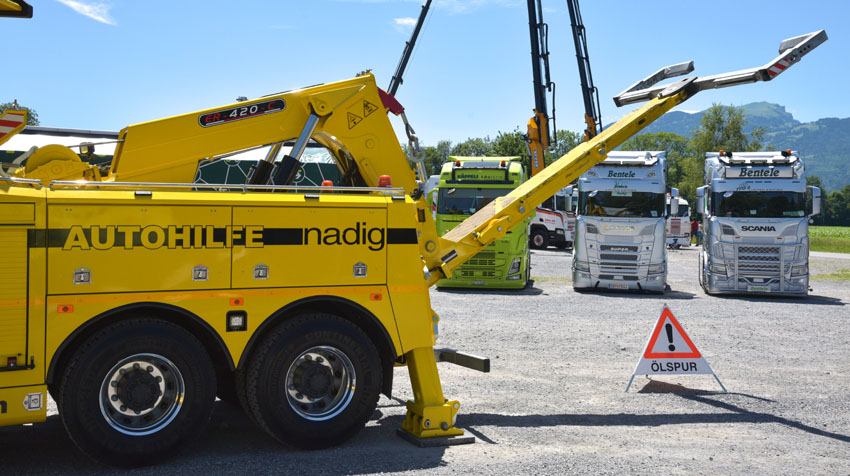

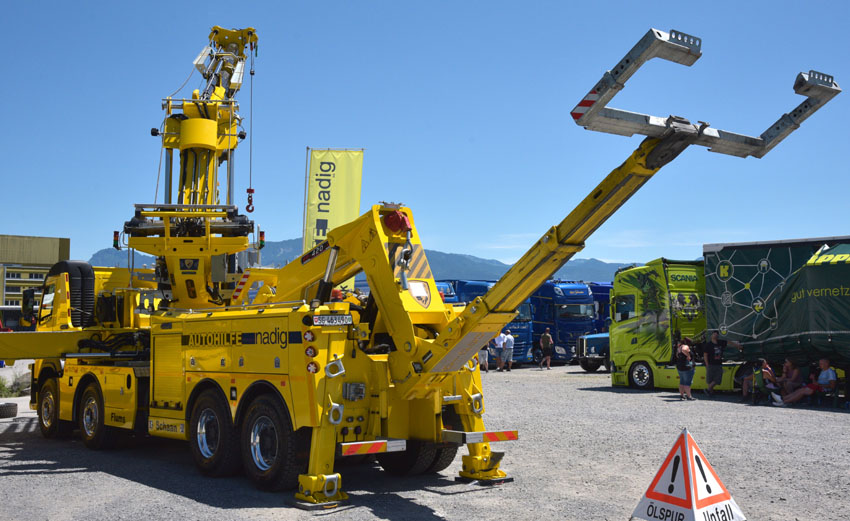

Der ER420-C Bergearm hebt maximal 27 Tonnen hinter das Fahrzeug, oder noch 5,5 Tonnen auf 5 meter. Er kann maximal 20° runter kippen.
Vor der ER420-C steht einen 20 Tonnen Winde.
Hinten auf dem Kran stehen 2 x 15 Tonnen Winden. Die Windenkabels davon laufen also durch die Platte vorne am Kran. Mit eine Rolle und einmal einscheren kann maximal 30 Tonnen gehoben werden damit.
Unter der Kran hängt die 3. Winde, auch ein 15 Tonnen Ausführung.

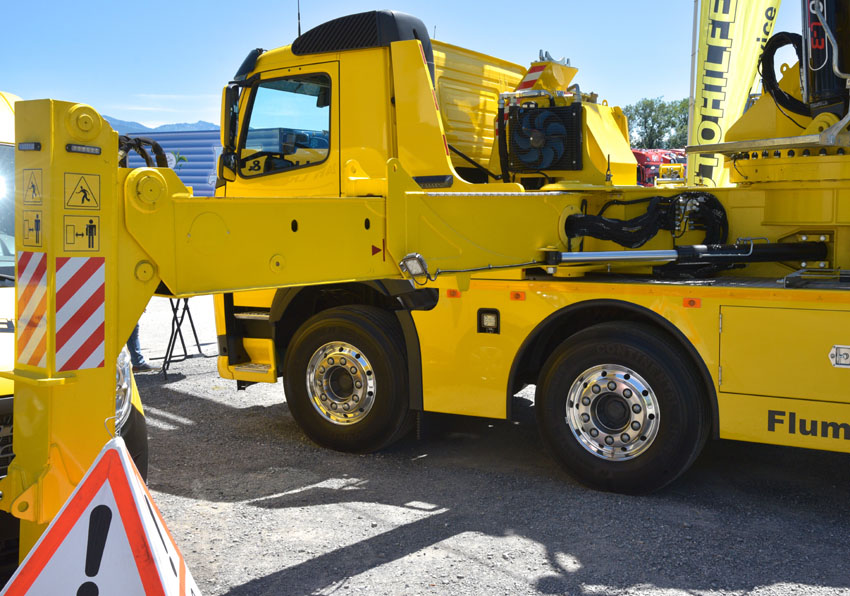

Die Stützen vorne schwenken nach draußen. Wenn z.B. ein Leitplanke im Weg ist, dann kann das Bein von der Stütze hydraulisch hochgeklappt werden.
Hier gibt es noch einen Video von dieses Fahrzeug.
